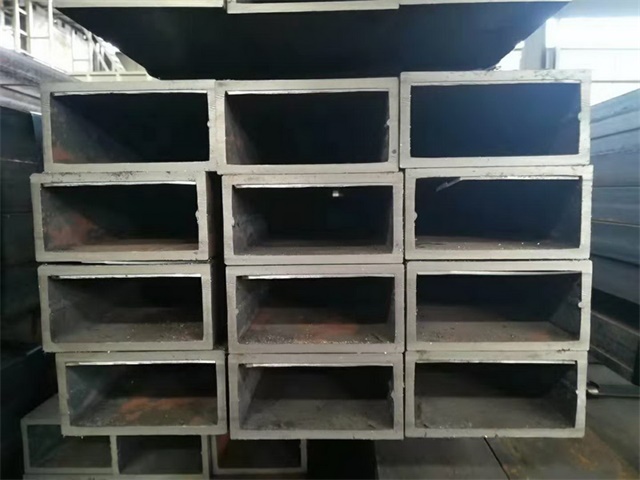

無錫大口徑Q345B/Q235B等材質的大口徑矩形管(邊長≥300mm，壁厚≥8mm)對接，核心是控制截面錯邊、焊接變形、殘余應力，需按預處理→定位→焊接→后處理的流程操作，以下是可落地的施工方案：
一、對接前預處理(避免焊接缺陷)
1. 端面處理
用等離子切割機/坡口機加工坡口，坡口形式優先選V型坡口(坡口角度30°35°，鈍邊23mm，間隙24mm)，厚壁(≥16mm)用X型坡口
端面平整度公差≤0.5mm，切割后打磨坡口及兩側20mm范圍的氧化皮、銹跡、油污，露出金屬光澤
2. 管材固定
用工裝(如組對卡具、千斤頂)固定對接管，保證截面錯邊量≤壁厚的10%，且≤2mm，對角線偏差≤1mm
對接間隙均勻，局部間隙偏差≤1mm，避免強行組對產生附加應力
二、對接焊接工藝(按壁厚選)
| 壁厚 | 焊接方式 | 焊接參數 | 焊接順序 |
|---|---|---|---|
| 8-12 | 氣體保護焊（MIG/MAG） | 焊絲 ER50-6，直徑 1.2mm；電流 220-280A，電壓 24-28V；保護氣 80% Ar+20% CO? | 1. 打底焊（焊道厚度 3-4mm，避免燒穿）2. 填充焊（分層焊接，每層厚度≤5mm）3. 蓋面焊（焊道余高≤2mm） |
| 12-20 | 埋弧焊 + 氣體保護焊打底 | 打底：MIG/MAG，參數同上填充 / 蓋面：埋弧焊，焊絲 H08MnA，電流 600-800A，電壓 32-38V | 1. 打底焊（內部 / 外部單側打底）2. 埋弧焊填充（分層，每層厚度 6-8mm）3. 蓋面焊（控制余高） |
| ≥20 | 雙面埋弧焊 | 焊絲 H08MnMoA，電流 700-900A，電壓 34-40V | 1. 內部打底焊2. 外部填充 + 蓋面焊3. 內部填充 + 蓋面焊 |
焊接注意事項：
厚壁管焊前預熱100150℃，層間溫度控制在150250℃
采用對稱焊接(如從中間向兩側分段焊、正反交替焊)，減少變形
三、對接后處理(保證性能與精度)
1. 消應力處理
整體焊后做580620℃消應力退火，保溫時間按壁厚每25mm保溫1小時，爐冷至300℃后空冷
現場無法整體退火的，做焊縫局部感應退火，溫度580620℃，保溫12min/段
2. 精度修正
用直尺/水平儀檢測直線度，直線度偏差≤1mm/m，總偏差≤5mm
打磨焊道余高至與母材齊平，打磨粗糙度Ra≤25μm
3. 檢測驗收
焊縫100%超聲波探傷，無裂紋、未焊透等缺陷
檢測截面錯邊、對角線偏差，符合GB/T 67282022要求
